生活(消防)供水设备
[ 作者:泰姆电气    转贴自:本站原创    点击数:8282    更新时间:2009-08-28    文章录入:qingxue628 ]

◆ 概述
   70年代,气压式无塔上水设备的应用,实现了“不见水塔,自来水照样上高楼”的愿望,但其技术上的缺点也十分明显,如普通气压罐体积庞大,易因补气不佳而失效,失效后的气压罐形同虚设,水泵起动频繁,水锤现象明显,设备耗能大,故障率高,寿命低。80年代,出现的变频器加水泵自动供水设备,虽然可实现变频调速运转,达到了供水压力恒定,但为了时刻保持管网水压,无论用水与否水泵必须全天24小时运转,达到了供水压力恒定,但为了时刻保抚持管网水压,无论用水与否水泵必须全天24小时运转,在很多场合耗能比气压式供水设备还大,若同时配置传统的气压罐用于小流量停机保压,其固有问题又随之而来,其节能效果将难以实现。因此以上这类设备均不理想.
  泰姆电气靠几十年丰富的供水工程经验,针对国内外现有产品技术的不足,展开了大量而深刻的研究工作,我们研制开发出变量变压单片机控制器,随机射及水泵补气储能装置,无负压管道增压设备、水源自动切换装置等。标志着在本领域继气压及传统变频供水设备之后技术发展双实现了新的突破.
   设计理念:追求适用性、可靠性和经济性,充分满足不同用户、不同场合的需求。



 ◆ 产品的组成
   自动给水设备一般由三大部分组成,如图1-1所示
   水泵机组部分(决定设备的供水能力);电气控制部分:供水系统的自动协调运行控制。
   气压储能器:自控的不可缺少的部件,保证小流量供水,零流量停机。
   其他附件:负压口吸水装置,水位传感器、压力传感器。

◆ Q系列:

小型、轻便、机电一体化,适用于办公楼、住宅等间歇性供水场合。
  流量范围:3m 3 /h-50m 3 /h  扬程范围20m-120m   水泵台数:1-2
原理:管网在大流量供水时,由电控柜控制电机泵作恒速或变速运转,直接向管道供水,对于双泵系统,当一台泵流量不能满足需求时,另一台泵可启动,参于供水。两泵可手动或自动转换,在小流量或者零流量时,由储能器向管网系统提供并保持水压。相对于传统气压或变频设备节能达30%以上.
Z系列:
   组合式结构,采用给水泵组和相应的电气控制电机泵作恒速或变速运转,直接向管道供水,对于双泵系统,当一台泵流量不能满足需求时,另一台泵可启动,参于供水。两泵可手动或自动转换,在小流量或者零流量时,由储能器向管网系统提供并保持水压。相对于传统气压或变频设备节能达30%以上.
流量范围:24T/h---300T/h  扬程范围:20m-160m  水泵台数:3-4
   原理:给水泵组采用独立的变频调速控制,水泵的启动顺序可根据需要按固定或循环两种方式增泵或减泵,由压力传感器反馈信号闭环恒压控制,在小流量或零流量时经水泵组停机,由单泵储能罐向管网提供并保持水压。
◆ H系列:
   恒压变量或变量变压给水设备,无储能罐适用于边续流量的供水场合,如大型宾馆、饭店、自来水厂的各级加压系统,工矿企业的给水系统。
   流量范围:20T/h-20000T/h  扬程范围:20m-160m  水泵台数:2-7
   原理:对于HPHR型,以相同扬程不同流量的多台泵组合而成,根据用水量由电控系统自动调节水泵按特定的规律组合运行,使水泵的输出流量能以最小流量的整数倍按用水变化调整出的水量按用水量变化而变化,出水压力基本保持恒定。对于HB型、由于采用变频控制由压力传感反馈信号,闭环变量恒压或变量变压控制,水泵的增减方式有固定和循环两种方式.



设备选型
依据: 流量、扬程、流量的变化类型(连续型、间歇型)
   A、流量的确定:有二种方法
   (1) 按每人每日不同用水量分四个标准,即150(人、天)200/(人、天),250(人/天),300/(人,天)300/(人、天),每户按4个计算。若系统内还有其它性质的集中用水,应充分考虑其用水量,否则在系统处于高峰供水时,即使所有的水泵全部投入运行,有可能还是达不到应用的水压。这里给同一个简单公式可快速计算出生活供水系统所需最大瞬时供水量Q需(公式中已考虑了单位换算,计算时不必再换算)。

Q=M×G/1500+Q
式中:      Q需:为系统所需瞬时最大供量(立方米/小时)
         M:为户数,在世界范围内00-10000户之间选取。
         G:为每人每天用水量,在150-300/(人、天)之间选取。
         Q另:为其他集中用量,立方米/小时.
   (2)按不同集中开启率确定Q需

Q=M×C
式中:M:为户数(每户按一个Dg15水嘴取水量1立方米/小时考虑).
    C:为集中开户率,对于生活用水可在12%-20%之间选择.
每户按原定计划人考虑。若系统中有其它较大集中用户水,如宾馆、学校一般集中开户率较大,应按实际情况分别计算相加.

B、供水高度H需:

H需指贮水池(箱)底到系统内最高建筑物的垂直高度(见参数表),采用地下水池作为水源,从设备地面计算的高度要加上吸程(3-5米.

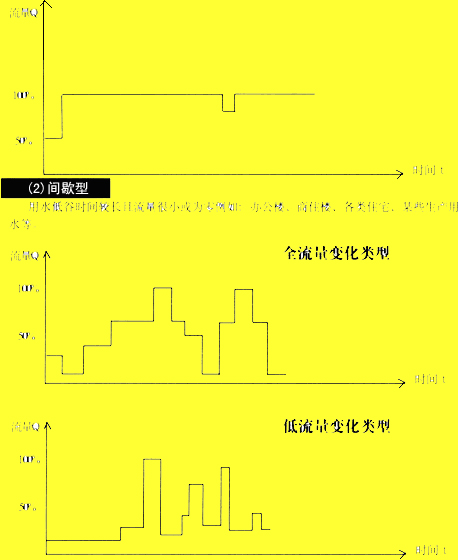

C、流量变化类型:

用水量的变化类型
(1)连续型:

一天内很少有流量为零中少于的时候,例如:大型宾馆、饭店、自来水加压系统,工矿企业的给水系统等。
适用于HBHR型,水泵连续运转,无需零流量或小流量停机,也就无需储能罐。
