PMC系列压力变送器
[ 作者:泰姆电气    转贴自:本站原创    点击数:16806    更新时间:2009-08-31    文章录入:qingxue628 ]

概 述



PMC系列压力变送器系我公司引进的一种新型压力测量仪表。该仪表运用先进的陶瓷膜片技术、无中介液的干式压力测量技术、厚膜电子技术、SMT技术和PFM信号传输技术,具有结构独特、抗过载和抗冲击能力强、稳定性高、温度漂移小、安装维修简便等特点,已广泛应用于石油、化工、冶金、电力、轻纺、食品、医药等行业,是一种理想压力测量仪表。

技术数据
PMC133
(普通型) PMC133IZ(隔爆型 PMC430Z(本安型)
测量范围
相对压力: 4KPa——40MPa 4KPa——40MPa 4KPa—40MPa
绝对压力: 10KPa——40MPa 10KPa——40MPa 10KPa—40MPa
负相对压力: -2KPa—2.4MPa -2KPa—2.4MPa -2KPa—2.4MPa
精 度
线 性: ±0.2%——±0.5%FS
滞 后: 优于0.01%FS
稳 定 性: 优于每年0.1%FS PMC133 PMC133
温度影响: ±0.015%/K
允许温度
外 壳: -20℃—+70℃
膜 片: 20℃—+80℃ PMC133 PMC133
贮 存: -40℃—+85℃
结构材料
外 壳: 模压铸铝 同PMC133压铸铝
防护等级: IP 65 DIN40050
重 量: 0.6kg
与被测介质接触部分材料
过程连接件: 不锈钢316L 不锈钢316L 不锈钢316L
膜 片: 96%氧化铝陶瓷 同PMC133 PMC133
密 封 件: 丁睛橡胶、聚四氟 同PMC133 PMC133
电气连接
接线端子: 5mm螺丝同PMC133 PMC133
电缆密封套: M20×1.5 PMC133 PMC133
电源电压: 12.5—30VDC PMC133 爆炸区域 13.8—21.6VDC
非爆炸区域 13.8——30VDC
防爆等级: 不防爆 EXdIIBT6隔爆11 Zone1Zone2
B
T6 EXdIICT6
隔爆IICT6

安 装

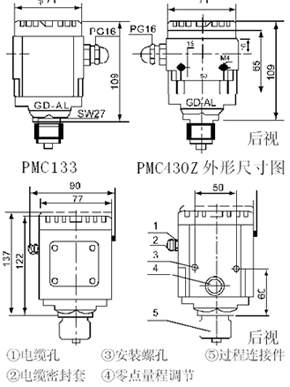

结构尺寸
外 形:
塑料外壳(聚塑缩醛POM)带螺纹端子连接和电缆密封套PG16。根据需要还可带指示器VU130。该外壳仅适合PMC133
铝外壳(涂漆),带螺纹端子连接和电缆密封套52PG16NPT1/2。该外壳仅适合PMC133PMC430Z

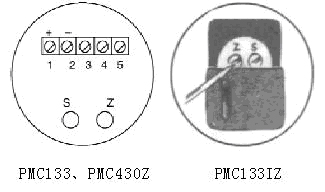

PMC133PMC133IZPMC430Z接线端子中的23端子之间跨接一个联锁二极管,就可以在不切断信号电缆的情况下,在线监测模拟信号输出。
PMC430Z
接线端子中45端子之间跨接缓冲器件,可以在压力波动时缓冲4——20mA输出。在接线时应注意以下几点:
本安电路的外部导线应单独布置,不允许与高压电缆一起敷设。
变送器到安全栅的连接导线应尽量缩短,禁止盘卷。连接导线的分布电感、分布电容与变送器的等效电感、等效电容分别之和须小于安全栅规定的额定值。
为确保本安性能,用户不得随意更换元器件。

负载特性
PMC133
PMC133IZ

调 试
PMC
系列压力变送器在出厂时已按照用户要求调至所需量程,无需进行调试即可现场安装,如果需要重新调节零点和测量范围,则将变送器上盖旋下,分别调试滑盖下面的零点电位器(Z)和满量程电位器(S),达到所需数值。

[1] [2]  下一页
