投入式液位变送器
[ 作者:泰姆电气    转贴自:本站原创    点击数:8538    更新时间:2009-08-31    文章录入:qingxue628 ]

概述

投入式液位变送器核心部件为陶瓷电容压力传感器。采用特殊工世,内部具有三重保护功能,彻底解决了结露问题。且测量膜片与介质大面积接触,不易堵塞,便于清洗,进一步发挥了陶瓷传感器抗腐蚀性能好的技术特点和较经济的优势。

其技术先进、结构独特、适用面广可广泛应用于石油、化工、电力、冶金、船舶、油罐等行业。

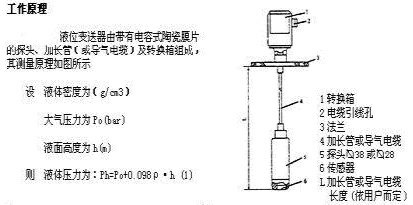

如(1)式所示,若大气压Po发生变化,陶瓷膜片就会受到宛如液位变动一样的影响,为了消除大气压变化引起的误差,变送器采用导气管将大气压Po引入陶瓷膜片一侧(上侧),从而使陶瓷膜片上所承受的总压力Ph为:
Ph
0.098ρh 2

如(2)式所示,Ph只与液体的密度和高度有关,若液体密度ρ一定,Phh成正比,只要测出Ph便可知道液体的深度。

技术参数
测量范围 0-200m               输出信号 4-20mA(二线制)0-20mA(三线制)
精度 ±0.2%FS±0.5%FS         供电电源 24VDC±5%
滞后 优于0.01%FS              供电电源
24VDC±5%
稳定性 优于每年0.1%FS         死区 <
0.1%S
环境温度影响 每10℃0.1%FS   耐工作振动 承受频率5——60HZ2.5±0.25mm、加速度g三方向历时二小时的振动,且对精度无影响

介质温度 -20-+80℃            介质温度影响 每10℃0.1%FS
防护等级 IP65                 防爆等级 ia IIbT6
